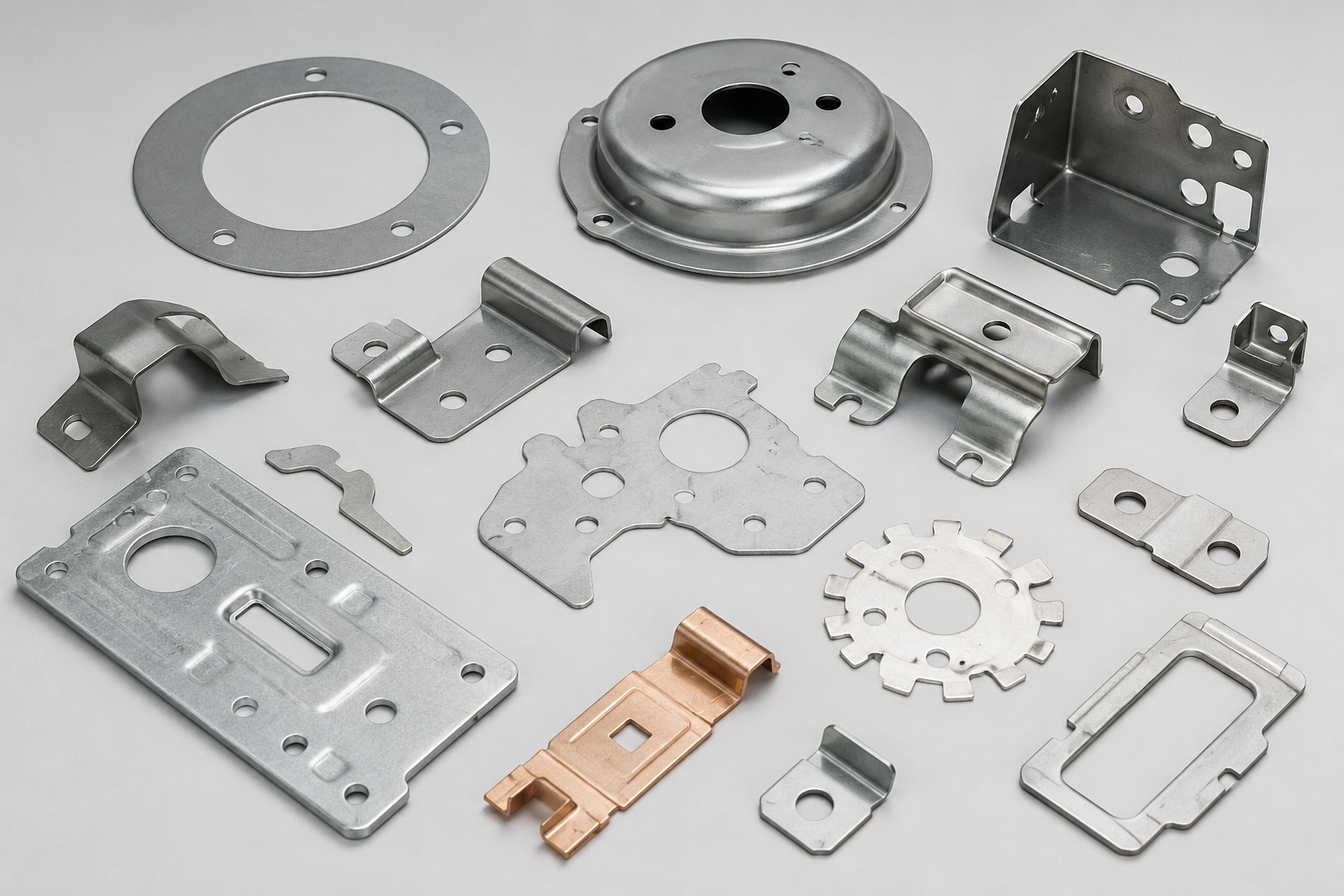

Componenti stampati, tranciati e piegati: sono particolari ottenuti attraverso processi di stampaggio e tranciatura della lamiera, impiegati in numerose applicazioni industriali.
Caratterizzati da profili complessi, spessori ridotti e tolleranze sempre più rigorose, richiedono verifiche dimensionali accurate per garantire qualità, conformità alle specifiche e affidabilità del prodotto finale.
Image not found
Le principali caratteristiche nei componenti tranciati e stampati
Stampati e tranciati presentano spesso caratteristiche geometriche che richiedono controlli dimensionali accurati, tra cui:
profili complessi e sagomati
fori e asole di piccole dimensioni
raggi e smussi ridotti
linguette, dentature e particolari funzionali
quote critiche tra più elementi geometrici
bordi tranciati e superfici lavorate
Per garantire la conformità alle specifiche progettuali, la corretta funzionalità del componente e la qualità del processo produttivo, è fondamentale effettuare un controllo dimensionale rapido, preciso e affidabile.
La misura ottica rappresenta una soluzione efficace per il controllo di componenti stampati e tranciati, consentendo verifiche rapide e accurate anche su particolari con forme complesse e spessori ridotti.
Metrios by VICIVISION permette di controllare in modo semplice e automatico componenti appoggiati su piano acquisendo tutte le quote necessarie in pochi secondi.
La possibilità di misurare più pezzi contemporaneamente contribuisce ad aumentare la produttività e a semplificare le attività di controllo qualità lungo l'intero processo produttivo.
Image not found
Quote e caratteristiche misurabili
Questi sistemi effettuano rapidamente la misura di componenti stampati e tranciati, controllando tutte le principali quote dimensionali.
Principali quote misurabili
lunghezze e larghezze
distanze tra fori e interassi
diametri di fori e punzonature
asole e aperture sagomate
profili esterni e interni
raggi e raccordi
angoli e smussi
posizione e orientamento delle geometrie
quote funzionali e geometriche
simmetrie e concentricità
contorni complessi 2D
presenza e conformità di linguette, dentature e sagomature
verifica automatica delle tolleranze
Componenti misurati
traferri per motori elettrici
lamelle e piastre tranciate
contatti metallici e componenti funzionali
componenti strutturali sottili
inserti e supporti metallici
parti stampate per assemblaggi elettronici
Supera le problematiche più comuni nella misura dei componenti stampati e tranciati
La misura dei componenti stampati e tranciati può risultare critica a causa della complessità dei profili e dalle numerose caratteristiche geometriche da controllare.
Problema
Problematiche comuni: deformabilità dei pezzi sottili, sensibilità a presenza di bave o irregolarità di superfice, errori da contatto, difficoltà nel controllare profili complessi in modo rapido, variabilità dei risultati e scarsa ripetibilità.
Soluzione
Principali vantaggi: misura senza contatto, ideale per componenti sottili e delicati, alta velocità di acquisizione, anche su grandi volumi, precisione e ripetibilità elevate, controllo completo del profilo in un’unica acquisizione, riduzione degli errori e maggiore affidabilità del dato.
Modelli consigliati
Metrios
Metrios 332 / Metrios 532
Facilità, velocità, completezza e precisione in un unico strumento capace di operare in officina.
